Gusseisensorten

Sphäroguss

Werkstoffnormen:  EN 1563,  ASTM A 395,  ASTM A 536,  ISO 1083

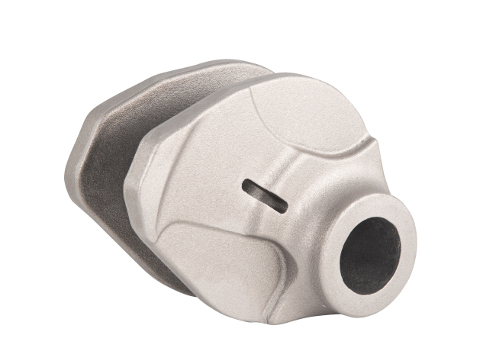

EN-GJS-350-22-LT
EN-GJS-350-22
EN-GJS-400-15
EN-GJS-400-18
EN-GJS-400-18 LT
EN-GJS-450-10
EN-GJS-500-7
EN-GJS-600-3
EN-GJS-700-2
Eigenschaften Sehr hohe Kerbschlagzähigkeit bis -40°C, sehr hohe Bruchdehnung
Anwendung Gasventile, Druckbehälter und Sicherheitsteile für Niedrigtemperatureinsatz
Härte < 170HB
Eigenschaften Sehr hohe Kerbschlagzähigkeit, sehr hohe Bruchdehnung
Anwendung Gasventile, Druckbehälter und Sicherheitsteile für Niedrigtemperatureinsatz
Härte < 170HB
Eigenschaften Sehr gute Bearbeitbarkeit, hohe Bruchdehnung und gute Kerbschlagzähigkeit

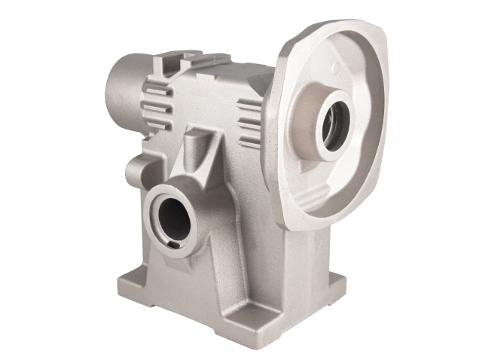

Anwendung Allgemeiner Maschinenbau, Getriebegehäuse, Erreger
Härte < 180HB
Eigenschaften Sehr hohe Kerbschlagzähigkeit auch bei niedrigen Temperaturen, sehr hohe Bruchdehnung.
Anwendung Allgemeiner Maschinenbau, Druckbehälter
Härte 140-170HB
Eigenschaften Sehr hohe Kerbschlagzähigkeit auch bei niedrigen Temperaturen, sehr hohe Bruchdehnung.
Anwendung Gasventile, Druckbehälter und Sicherheitsteile für Niedrigtemperatureinsatz
Härte < 180HB
Eigenschaften Sehr hohe Kerbschlagzähigkeit auch bei niedrigen Temperaturen, sehr hohe Bruchdehnung.
Anwendung Gasventile, Druckbehälter und Sicherheitsteile für Niedrigtemperatureinsatz
Härte < 180HB
Eigenschaften Gute Festigkeit, noch gute Bruchdehnung, gute Bearbeitbarkeit
Anwendung Allgemeiner Maschinenbau
Härte 170-230HB
Eigenschaften Sehr gute Zugfestigkeit, gute Bearbeitbarkeit
Anwendung Getriebeteile, Satellitenträger, Gaskompressoren

Eigenschaften Hohe Zugfestigkeit, verschleissbeständig, niedrige Kerbschlagzähigkeit
Anwendung Getriebeteile, Seilrollen für Aufzüge
Härte 220-280HB
alternative Material-bezeichnung 5.3300; EN-JS 1070

Normentabelle

EN 1563:2012 EN ASTM 536 ASTM 395 SAE J434 UNS UNI 4544* DIN 1693*
EN-GJS-350-22-LT 5.3100 EN-JS 1015 GGG 35.3 0.7033
EN-GJS-350-22-RT 5.3101 EN-JS 1014
EN-GJS-350-22 5.3102 EN-JS 1010
EN-GJS-400-18 LT 5.3103 EN-JS 1025 GGG 40.3 0.7043
EN-GJS-400-18 RT 5.3104 EN-JS 1024
EN-GJS-400-18 5.3105 EN-JS 1020 60-40-18 60-40-18 D.4018 F32800
EN-GJS-400-15 5.3106 EN-JS 1030 GS400-15 GGG 40 0.7040
EN-GJS-450-10 5.3107 65-45-15 65-45-15 D.4512 F33100
EN-GJS-500-7 5.3200 EN-JS 1050 80-55-06 D.5506 F33800 GS500-7 GGG 50 0.7050
EN-GJS-600-3 5.3201 EN-JS 1060 100-70-03 D.7003 F34800 GS600-3 GGG 60 0.7060
EN-GJS-700-2 5.3300 EN-JS 1070 GS700-2 GGG 70 0.7070
EN-GJS-800-2 5.3301 EN-JS 1080 F36200 GGG 80 0.7080

* nicht mehr aktuell

SiMo Sphäroguss

Werkstoffnormen:  EN 16124,  ASTM A 1095

GJS SiMo 5 1
GJS SiMoCr
GJV SiMo
Eigenschaften Gute Festigkeit und Zähigkeit bei hohen Temperaturen bis 700°C
Anwendung Abgaskrümmer und Turbinengehäuse für Dieselmotoren
Härte 210-250HB
Eigenschaften Gute Festigkeit und geringere Zähigkeit bei hohen Temperaturen bis 740°C
Anwendung Abgaskrümmer, Turbinengehäuse für Dieselmotoren
Härte 230-270HB
Eigenschaften Gute Festigkeit und geringere Zähigkeit bei hohen Temperaturen bis 730°C
Anwendung Abgaskrümmer, Turbinengehäuse für Dieselmotoren
Härte 200-240HB

Normentabelle

EN16124:2012 ASTM A1095 SAE J2582 Generico
EN-GJS-SiMo25-5 5.3111 SG-SiMo
EN-GJS-SiMo30-7 5.3112 SG-SiMo
EN-GJS-SiMo35-5 5.3113 SG-SiMo Grade 1
EN-GJS-SiMo40-6 5.3114 SG-SiMo Grade 2
EN-GJS-SiMo40-10 5.3115 SG-SiMo Grade 3 GJS SiMo 51
EN-GJS-SiMo45-6 5.3116 SG-SiMo
EN-GJS-SiMo45-10 5.3117 SG-SiMo GJS SiMo 51
EN-GJS-SiMo50-6 5.3118 SG-SiMo
EN-GJS-SiMo50-10 5.3119 SG-SiMo
MG-SiMo
CG-SiMo GJV SiMo
GJS SiMoCr

Mischkristallverfestigter Sphäroguss

Werkstoffnormen:  EN 1563

EN GJS 450-18
EN GJS 500-14
EN-GJS-600-10
Eigenschaften Gute Festigkeit bei sehr hoher Zähigkeit, sehr gute Bearbeitbarkeit
Anwendung Getriebeteile, allg. Maschinenbau
Härte 170-200HB
Eigenschaften Gute Festigkeit bei sehr hoher Zähigkeit, konstante Härte durch ferritisches Gefüge auch bei geringen Wandstärken, sehr gute Bearbeitbarkeit
Anwendung Getriebeteile, allg. Maschinenbau, Robotertechnik
Härte 185-215HB
Eigenschaften Gute Festigkeit bei sehr hoher Zähigkeit, konstante Härte durch ferritisches Gefüge auch bei geringen Wandstärken, sehr gute Bearbeitbarkeit
Anwendung Getriebeteile, allg. Maschinenbau
Härte 200-230HB

Normentabelle

EN 1563:2012
EN-GJS-450-18 5.3108
EN-GJS-500-14 5.3109
EN-GJS-600-10 5.3110

>

Grauguss

Werkstoffnormen:  EN 1561,  ASTM A 48,  ASTM A 278,  ASTM A 319,  ISO 185

EN-GJL-200
EN-GJL-250
EN-GJL-300
EN-GJL-350
Eigenschaften optimale Bearbeitbarkeit, sehr gute thermische Leitfähigkeit, moderate Festigkeit

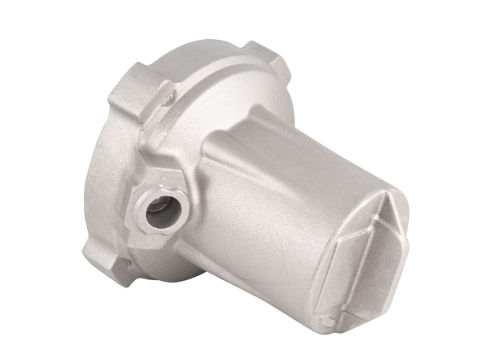

Anwendung Dünnwandige Ghäuse, Pumpen, Laufräder
Härte 140-200HB
Eigenschaften sehr gute Bearbeitbarkeit, gute thermische Leitfähigkeit, gute Dämpfungseigenschaften, mittlere Festigkeit und Härte
Anwendung Kompressoren, Motoren, Teile mit mittleren Wandstärken
Härte 170-220HB
Eigenschaften sehr gute Bearbeitbarkeit, gute thermische Leitfähigkeit, gute Dämpfungseigenschaften, hohe Festigkeit und Härte, gute Härtbarkeit, kompaktes gas- und öldichtes Gefüge

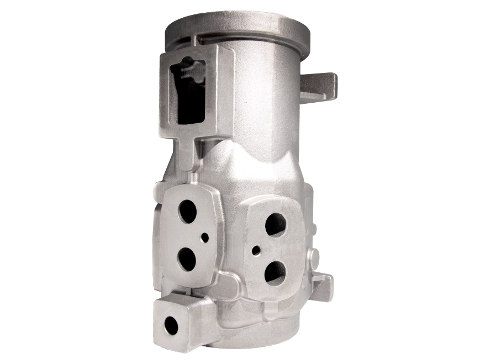

Anwendung Kompressorengehäuse, Ölhydraulik, Lagersitze, Motoren
Härte 190-250HB
Eigenschaften sehr gute Bearbeitbarkeit, gute thermische Leitfähigkeit, gute Dämpfungseigenschaften, hohe Festigkeit und Härte, gute Härtbarkeit, kompaktes gas- und öldichtes Gefüge
Anwendung Kompressorengehäuse, Ölhydraulik, Lagersitze, Motoren
Härte 210-260HB

Normentabelle

EN 1563:2012 ASTM A 48 ASTM A 278 SAE J431 UNS
EN-GJL-100 5.1100 Class 15 Class 15
EN-GJL-150 5.1200 Class 20 Class 20
Class 25 Class 25 G1800 F10004
EN-GJL-200 5.1300 Class 30 Class 30
EN-GJL-250 5.1301 Class 35 Class 35 G2500 F10005
Class 40 Class 40
EN-GJL-300 5.1302 Class 45 Class 45 G3000 F10006
EN-GJL-350 5.1303 Class 50 Class 50 G3500 F10007

Chromguss und Nihard

Werkstoffnormen:  EN 12513,  ASTM A 532,  ISO 21988

ASTM A 532 Class I D
(10%Chrom, 5%Nickel)
ASTM A 532 Class II A
(12% Cromo)
ASTM A 532 Class II B
(16% Cromo)
ASTM A 532 Class III A
(27% Cromo)
Eigenschaften Optimale Verschleissbeständigkeit, sehr hohe Härte
Anwendung Auskleidung von Strahlanlagen, Mahlwerkzeuge
Härte > 650HB
Eigenschaften Optimale Verschleissbeständigkeit, sehr hohe Härte
Anwendung Auskleidung von Strahlanlagen, Mahlwerkzeuge
Härte > 600HB
Eigenschaften Optimale Verschleissbeständigkeit, sehr hohe Härte
Anwendung Auskleidung von Strahlanlagen, Mahlwerkzeuge
Härte > 650HB
Eigenschaften Optimale Verschleißbeständigkeit, sehr hohe Härte, spröde
Anwendung Staubabscheider, Strahlanlagenauskleidung
Härte > 650HB

Normentabelle

EN 12513:2011 EN 12513:2004* ASTM A 532 UNS Generica
EN-GJN-HB340 5.5600 EN-JN2029
EN-GJN-HB400 5.5601
EN-GJN-HB480 5.5602 EN-JN2029 Class I B F45001 Nihard 2
EN-GJN-HB500 5.5603
EN-GJN-HB510 5.5604 EN-JN2039 Class I A F45000 Nihard 1
Class I C F45002
EN-GJN-HB555 5.5605
EN-GJN-HB630 5.5606 EN-JN2049 Class I D F45003 Nihard 4
EN-GJN-HB555(XCr11) 5.5607 EN-JN3019 Class II A F45004 G Cr 11
EN-GJN-HB555(XCr14) 5.5608 EN-JN3029 Class II B F45005 G Cr 16
EN-GJN-HB555(XCr18) 5.5609 EN-JN3039 Class II D F45008 G Cr 20
EN-GJN-HB555(XCr23) 5.5610 EN-JN3049 Class III A F45009 G Cr 27

Hochlegierter austenitischer Guss – Niresist

Werkstoffnormen:  EN 13835,  ASTM A 436,  ASTM A 439,  ASTM A 571,  ISO 2892

ASTM A 439 Type D2
ASTM A 439 Type D5B
ASTM A 439 Type D5S
ASTM A 436 Type 1B
Eigenschaften Korrosionsbeständig in vielen Medien auch bei hohen Temperaturen, thermische Stabilität
Anwendung Statoren für Kompressoren
Härte 139-193HB
Eigenschaften Korrosionsbeständig in vielen Medien auch bei hohen Temperaturen, thermische Stabilität
Anwendung Abgaskrümmer für sehr hohe Temperaturen, Statoren für Kompressoren
Härte 139-193HB
Eigenschaften Korrosionsbeständig in vielen Medien auch bei hohen Temperaturen, thermische Stabilität
Anwendung Abgaskrümmer für sehr hohe Temperaturen, Statoren für Kompressoren
Härte 139-193HB
Eigenschaften Korrosionsbeständig in vielen Medien, gute Bearbeitbarkeit
Anwendung Pumpen für korrosive Medien
Härte 149-212HB

Normentabelle

EN13835:2012 EN13835:2006 ASTM A439 ASTM A436 UNS Allgemein
EN-GJSA-XNiCr20-2 5.3500 EN-JS3011 Type D2 F43000 Niresist D2
Type D2B F43001 Niresist D2B
EN-GJSA-XNiMn23-4 5.3501 EN-JS3021 Type D2C F43002 Niresist D2C
EN-GJSA-XNiCrNb20-2 5.3502 EN-JS3031
EN-GJSA-XNi22 5.3503 EN-JS3041
EN-GJSA-XNi35 5.3504 EN-JS3051 Type D5 F43006 Niresist D5
EN-GJSA-XNiSiCr35-5-2 5.3505 EN-JS3061 Type D5S F43008 Niresist D5S
EN-GJSA-XNiMn13-7 5.3506 EN-JS3071
EN-GJSA-XNiCr30-3 5.3507 EN-JS3081 Type D3 F43003 Niresist D3
Type D3A F43004 Niresist D3A
EN-GJSA-XNiSiCr30-5-5 5.3508 EN-JS3091 Type D4 F43005 Niresist D4
EN-GJSA-XNiCr35-3 5.3509 EN-JS3101 Type D5B F43007 Niresist D5B
EN_GJLA-XNiCuCr15-6-2 5.1500 Type 1 F41000 Niresist 1
EN_GJLA-XNiMn13-7 5.1501
Type 1b F41001 Niresist 1b
Type 2 F41002 Niresist 2
Type 2b F41003 Niresist 2b
Type 3 F41004 Niresist 3
Type 4 F41005 Niresist 4
Type 5 F41006 Niresist 5
Type 6 F41007 Niresist 6

ADI Austemperierter Guss

Werkstoffnormen:  EN 1564,  ASTM A 897,  ISO 17804

EN-GJS-800-10
EN-GJS-1050-6
EN-GJS-1200-3
EN-GJS-1400-1
Eigenschaften Sehr hohe Zugfestikeit, sehr hoher KIC
Anwendung Getriebeteile, Automobilindustrie
Härte 250-310HB
Eigenschaften Sehr hohe Zugfestikeit, sehr hoher KIC
Anwendung Getriebeteile, Automobilindustrie
Härte 320-380HB
Eigenschaften Sehr hohe Zugfestikeit, sehr hoher KIC
Anwendung Getriebeteile, Automobilindustrie
Härte 340-420HB
Eigenschaften Sehr hohe Zugfestikeit, sehr hoher KIC
Anwendung Getriebeteile, verschleißfeste Teile
Härte 380-480HB

Normentabelle

EN 1564:2011 EN 1564:2006 ASTM 897 SAE J2477
EN-GJS-800-10 5.3400 EN-JS 1100 125 80 10
EN-GJS-900-8 5.3402 900-650-09
EN-GJS-1050-6 5.3403 EN-JS 1110 150 100 7 1050-750-07
EN-GJS-1200-3 5.3404 EN-JS 1120 175 125 3 1200-850-04
EN-GJS-1400-1 5.3405 EN-JS 1130 200 155 1 1400-1100-02

Werkstoffnormen:  EN 16079,  ISO 16112,  ASTM A 842

GJV-450
Eigenschaften Gute mechanische Eigenschaften mit optimaler thermischer Leitfähigkeit
Anwendung Zylinderköpfe, Kompressorengehäuse
Härte 200-250 HB

Normentabelle

EN16079:2012 ASTM A842 SAE J1887
Grade 250 C250
EN-GJV-300 5.2100 Grade 300 C300
C300HN
EN-GJV-350 5.2100 Grade 350 C350
EN-GJV-400 5.2101 Grade 400 C400
EN-GJV-450 5.2200 Grade 450 C450
EN-GJV-500 5.2201 C500HN

Hochlegierte Sonderstähle

Werkstoffnormen:  EN

X 210 Cr 13
X 130 Cr 30
Eigenschaften Gut bearbeitbar im Gusszustand und sehr verschleißfest nach dem Härten
Anwendung Förderschnecken
Härte 290 HB im Gusszustand, 64 HRC nach dem Härten
Eigenschaften Hitze- und korrosionsbeständig
Anwendung Roste in Verbrennungsöfen
Härte 160 HB
